На подмосковном предприятии "Тепловодомер" недавно был разработан новый многофункциональный прибор для расчета расхода энергоресурсов в жилом доме.

В настоящее время, пожалуй, уже мало кого надо убеждать в необходимости коммерческого учета расхода тепла, холодной и горячей воды. Действительно, зачем платить за неиспользованные порой (и такие недешевые) энергоресурсы? Cегодня принцип "платишь только за то, что потребляешь" и установка приборов тепло- и водоучета в доме становится таким же естественным делом, как привычный всем "расчет электричества" по квартирному электросчетчику. Но как измерять эти расходы? Какими приборами?

Несмотря на довольно широкий ассортимент, представленный на российском рынке тепло- и водоизмерительных счетчиков, подобрать подходящий прибор не так-то просто. Приборы, использующие, например, ультразвуковые и электромагнитные принципы измерения как правило, предназначены для больших объектов – тепловых пунктов, котельных, узлов учета на вводах в здания. Соответственно задачам адаптированы и их технические, и эксплуатационные характеристики. Счетчики этого типа пока довольно дороги и малодоступны для широкого круга потребителей.

Самые массовые и "ходовые" на сегодняшний день – приборы учета воды и тепла, построенные на механическом (тахометрическом) принципе. Эти счетчики, видимо, еще долго будут сохранять свои позиции на потребительском рынке, тем более что имеются и широкие возможности для их совершенствования. Это относится и к приборам индивидуального учета энергоресурсов. В настоящее время в этой категории представлено небольшое количество моделей (в основном это компактные теплосчетчики импортного производства).

Важный шаг в данном направлении был сделан на предприятии "Тепловодомер" (г. Мытищи). Специалисты этого завода разработали теплосчетчик СТ-10. Новый прибор предназначен для осуществления коммерческого учета тепловой энергии, теплоносителя, горячей и холодной воды, а также электроэнергии преимущественно в квартирах жилых домов. Кроме того, он может использоваться для организации систем дистанционного сбора информации о потребляемых энергоресурсах на более крупных объектах – в жилых домах, городских кварталах, на предприятиях.

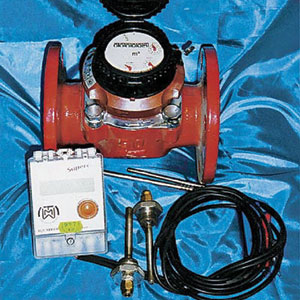

Надо сказать, что теплосчетчик СТ-10 сохранив многие достоинства своих предшественников, приобрел и ряд новых ценных эксплуатационных качеств. В состав прибора наряду с самым, пожалуй, известным серийным механическим счетчиком горячей воды модели ВСТ, входит комплект термопреобразователей сопротивления и вычислитель тепловой энергии (ВТЭ-1).

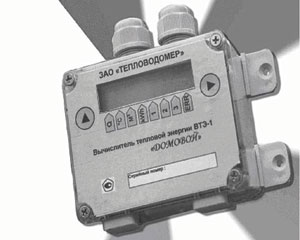

ВТЭ, или "Домовой", как его в обиходе называют на заводе – многофункциональный микропроцессорный вычислитель. Это новая разработка предприятия, в которой использованы последние достижения современной электроники. Именно такой структурный "симбиоз" уже хорошо зарекомендовавшего себя в работе счетчика и электронной новинки позволил значительно улучшить характеристики прибора и расширить его возможности.

Вычислитель ВТЭ-1 имеет три входа для подключения счетчиков воды с импульсным выходом. Предусмотрены два входа для датчиков температуры воды в подающем и обратном трубопроводах системы отопления. Это позволяет определять не только разность температур на "входе" и "выходе" (в квартире, в подъезде, жилом доме и т.д.) но и рассчитывать расход тепловой энергии полученной потребителями. При этом прибор может быть запрограммирован и использован, как в закрытых, так и в открытых, в том числе и в так называемых "тупиковых" системах.

Помимо расчета количества израсходованной тепловой энергии в системе отопления, прибор может автоматически вычислять и выводить на дисплей количество использованной в квартире горячей и холодной воды. Причем он будет показывать как полный объем расходуемой горячей воды, так и объем употребленной воды с температурой, удовлетворяющей условиям СНиПа и других нормативных документов. Для этого предусмотрена возможность подключения к вычислителю специального термопреобразователя, который устанавливается в трубопровод горячего водоснабжения.

Кроме всего вышеперечисленного вычислитель также имеет еще один вход для регистрации показаний электросчетчика, который позволяет вести расчет и индикацию расхода электрической энергии по двум (!) тарифам – дневному и ночному (в зависимости от времени потребления электроэнергии). В этом режиме с учетом времени суток (контроль ведется с помощью встроенных часов и календаря) входные импульсы автоматически пересчитываются в одно из двух значений расхода электроэнергии. Соответственно и потребитель имеет возможность оплаты за нее по двум разным тарифам – дневному и ночному.

Таким образом, этот "бдительный домашний контролер" будет скрупулезно вести текущий расчет расхода всех потребляемых в квартире энергоресурсов – тепла, горячей и холодной воды, электроэнергии. Новый прибор имеет еще ряд дополнительных функций, которые облегчают его эксплуатацию и расширяют возможности. Например, вычислитель позволяет вести электронный архив всех показателей энергопотребления за последние 128 дней и 1024 часа. Архив может быть в любой момент считан на компьютер через специальный интерфейс. С помощью этого же интерфейса все вычислители ВТЭ-1, установленные, например, в подъезде жилого многоквартирного дома могут быть объединены в одну сеть для организации системы дистанционного сбора информации и передачи ее на компьютер.

Все необходимые параметры функционирования вычислителя могут устанавливаться как по заказу при производстве, так и "вручную" – специалистами из монтажной или обслуживающей организации непосредственно на объекте, где он будет использоваться. Энергопитание прибора – автономное. Оно осуществляется от встроенной литиевой "пальчиковой" батарейки с планируемым временем работы (без замены элемента питания) – до 10 лет.

И еще одно немаловажное обстоятельство для потребителей. Новый теплосчетчик, благодаря удачному конструктивному решению, а также использованию современных электронных технологий, примерно вдвое дешевле своих предшественников – традиционных механических теплосчетчиков.

В настоящее время прибор СТ-10 успешно прошел все рабочие испытания и представлен на государственную сертификацию. Новинка уже экспонировалась на стендах ряда крупных российских и международных выставок. По мнению специалистов, новая разработка предприятия "Тепловодомер" расширяет возможности использования современных энергосберегающих технологий в нашей стране.
