В Энергетическом паспорте отражаются данные по теплозащите и эксплуатационной энергоемкости здания и их соответствие нормативным значениям. Данный документ заполняется при разработке проекта нового или реконструируемого здания, при приемке в эксплуатацию, а также в процессе эксплуатации. Важным моментом является необходимость испытаний энергопотребления и тепловой защиты объекта после года эксплуатации (энергоаудит). По результатам испытаний, проводимых независимыми аккредитованными организациями, зданию присваивается класс энергетической эффективности, и даются рекомендации по повышению этого параметра.

Аудит тепла

Энергоаудит начинается со сбора исходных данных о состоянии теплоэнергетического хозяйства дома. Причем для увеличения точности желательно провести большое число измерений в разные сезоны.

Необходимо узнать теплотехнические характеристики строительных материалов, конструкций стен, перекрытий, окон, дверей и пр. Поэтому выполняется обмер наружных поверхностей отапливаемой части здания, выделяются площади оконных проемов, устанавливается состав каждого наружного ограждения (толщина каждого слоя при многослойной конструкции, коэффициент теплопроводности материала) и рассчитывается его приведенное сопротивление теплопередаче.

Также собирается информация об инженерных системах здания и прочем энергопотребляющем оборудовании, о типе системы отопления, схеме ее подключения к тепловым сетям, средствах авторегулирования и пр. Для системы горячего водоснабжения измеряются температура и давление воды в подающем трубопроводе на вводе в здание и температура воды в циркуляционных стояках секционных узлов перед подключением их к магистрали. Необходимо изучить и внутренний микроклимат в помещениях.

Для составления перечня мероприятий по снижению энергопотребления требуется обследовать места возможных утечек тепла и режим работы системы отопления и горячего водоснабжения.

Каждое здание, даже если оно построено по типовому проекту, уникально. Возможно, для одних домов потребуются незначительные энергосберегающие мероприятия, для других - крупномасштабная реконструкция. На основе полученной информации можно рассчитать капитальные затраты и предполагаемые эксплуатационные расходы, окупаемость мероприятий по повышению теплозащиты и пр.

Лучше один раз увидеть…

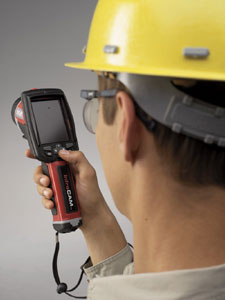

Одним их наиболее универсальных методов, применяемых при энергоаудите зданий, является тепловизионная съемка. Используемый прибор - тепловизор - позволяет в считанные минуты обнаружить очаги утечек тепла. Принцип его работы основан на возможности улавливать тепловое излучение объектов, измеряя которое можно сделать вывод и о плотности теплового потока через ограждающие конструкции.

На экране прибора места теплопотерь выглядят как светящиеся участки. Обычно это стыки конструкций, окна, двери. При приемке зданий в эксплуатацию данный метод полезен для определения качества теплоизоляционных решений, так как дефекты и недочеты теплозащиты обнаруживаются очень быстро.

Высокоточный и скоростной дистанционный анализ температурного поля изучаемых объектов позволяет получать информацию, недоступную для других методов диагностики и контроля. Фактически эта технология - единственная альтернатива трудоемкому и дорогостоящему способу, когда используется множество датчиков тепла, которые крепятся на ограждающие конструкции.

До недавнего времени фирмам, занимающимся тепловизионной съемкой, приходилось закупать импортное оборудование, так как отечественная промышленность выпускала преимущественно тепловизоры для военного использования. Однако сейчас ситуация меняется, и разрабатываются российские приборы с высокой разрешающей способностью.

Тепло счет любит

Чтобы составить энергетический баланс здания, необходимо знать, сколько тепла оно получает за отопительный период. Для домов с поквартирным отоплением (которых в нашей стране не столь уж и много) учитывается расход энергоресурсов для каждого теплогенерирующего устройства (котел и т.п.) и его КПД. Но поскольку отечественное теплоснабжение отличается высоким уровнем централизованности (при этом подключение домов к тепловым сетям достаточно разнообразно), при энергоаудите приходится решать гораздо более трудные задачи.

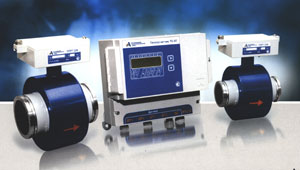

Практикуется метод учета полученной зданием теплоты с помощью теплосчетчиков. Они измеряют текущие значения расхода теплоносителя, его температуру и давление и вычисляют полученную тепловую энергию. Современные счетчики могут также хранить данные за большой период времени (до года) или передавать по каналам связи в электронную систему контроля и учета. Для объективного анализа энергозатрат важны данные, получаемые в ходе мониторинга поступления тепла на протяжении всего отопительного периода.

В настоящее время наиболее доступны по цене механические счетчики с  вращающейся в потоке турбинкой, однако из-за примесей в воде они часто выходят из строя. В процессе эксплуатации такие расходомеры требуют использования дополнительного оборудования - фильтров воды и контрольных манометров. Подобных недостатков лишены электромагнитные и ультразвуковые приборы.

Российский рынок теплосчетчиков сейчас находится на подъеме. На нем присутствуют приборы разной ценовой категории и качества нескольких десятков производителей - и зарубежных (датской компании Danfoss, литовской Katra, эстонской Aswega или чешской EESA), и отечественных (Арзамасский приборостроительный завод, НФП «Экос» и пр.).

Профилактика теплопотерь

Энергоаудит выявляет просчеты в теплозащите, допущенные при проектировании и возведении зданий. Но если ошибки, возникшие в ходе строительства, можно исключить при строгом контроле за монтажными работами, то недочеты проекта необходимо устранять еще на стадии его согласования. Проведение технической экспертизы, в том числе и по параметрам энергоэффективности, возлагается на контролирующие госучреждения. Но первичную оценку соответствия проекта современным требованиям рациональнее проводить в независимых коммерческих организациях, которые одновременно выполняют и консалтинговые функции.

Стоит использовать опыт Западной Европы, где активно строятся дома с ультранизким энергопотреблением (удельный расход тепла - не более 10-15 Вт ч/м2, что в несколько раз меньше значений для отечественных зданий). Здесь консалтинговые услуги в области проектирования энергоэффективных зданий очень востребованы.

Например, международная Группа компаний ROCKWOOL, мировой лидер в области производства негорючей теплоизоляции из каменной ваты, развивает в европейских странах специализированный брэнд BuildDesk. Это консультационные услуги по проектированию и возведению энгергоэффективных зданий. Уникальное программное обеспечение помогает архитекторам, инженерам и строителям проектировать и рассчитывать энергоэффективность зданий в зависимости от используемых материалов и конструкций. Причем компании BuildDesk в своей консультационной деятельности руководствуются принципами независимости и объективности, то есть расчет энергоэффективности здания может быть произведен для материалов и конструкций любого производителя, в зависимости от целей и желания клиентов.

И в России ROCKWOOL оказывает консультационные услуги (включая теплотехнические расчеты) по наиболее оптимальному применению своих теплоизоляционных материалов и решений. В частности, для тонкоштукатурной системы фасадного утепления ROCKFACADE и системы для плоских кровель ROCKROOF разработаны программные продукты, облегчающие проектирование ограждающих конструкций в соответствии с современными требованиями по теплозащите.

Пресс-служба компании ROCKWOOL Russia
