Нет, ну в самом деле — современные математики занимаются сплошной ерундой! То бумагу складывают по 12 раз, то вяжут крючком уравнения Лоренца, то выкручивают мячики в пончики. В общем, из серьёзных людей остались лишь Перельман да Окуньков — на них вся надежда…

А ведь интересно, что математические достижения люди совершали и в древности, порой совершенно не придавая им особенного значения. Занятно также, что те же "старинные" открытия учёные повторяют в наши дни, ничуть при этом не подозревая, что выдумывают нечто, существующее без их догадок не одно столетие.

Вот, скажем, английский математик Роджер Пенроуз (Roger Penrose) придумал в 1973 году такую штуку – особенную мозаику из геометрических фигур. Называться она стала, соответственно, мозаикой Пенроуза. Чего же в ней такого специфического?

Мозаика Пенроуза в версии её создателя. Она собрана из ромбов двух типов, один – с углом 72 градуса, другой – с углом 36 градусов. Картина из неё получается симметричная, но не периодичная (иллюстрация с сайта en.wikipedia.org).

Получающееся изображение выглядит так, будто является неким "ритмическим" орнаментом – картинкой, обладающей трансляционной симметрией. Такой тип симметрии означает, что в узоре можно выбрать определённый кусочек, который можно "копировать" на плоскости, а затем совмещать эти "дубликаты" друг с другом параллельным переносом (проще говоря, без поворота и без увеличения).

Однако, если присмотреться, можно узреть, что в узоре Пенроуза нет таких повторяющихся структур – он апериодичен. Но дело отнюдь не в оптическом обмане, а в том, что мозаика не хаотична: она обладает вращательной симметрией пятого порядка.

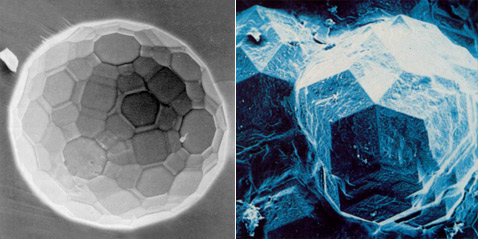

Примеры квазикисталлов – сплав AlMnPd и Al60Li30Cu10 (иллюстрация Paul J. Steinhardt).

Примерно десятилетие выдумка Пенроуза считалась не более чем милой математической абстракцией. Однако в 1984 году Дэн Шехтман (Dan Shechtman), профессор израильского технологического института (Technion), занимаясь изучением строения алюминиево-магниевого сплава, обнаружил, что на атомной решётке этого вещества происходит дифракция.

Предыдущие представления, существовавшие в физике твёрдого тела, исключали такую возможность: структура дифракционной картины обладает симметрией пятого порядка. Её части нельзя совмещать параллельным переносом, а значит, это вовсе никакой не кристалл. Но дифракция характерна как раз для кристаллической решётки!

Как тут быть? Вопрос непростой, поэтому учёные договорились о том, что данный вариант будет назваться квазикристаллами – чем-то вроде особого состояния вещества.

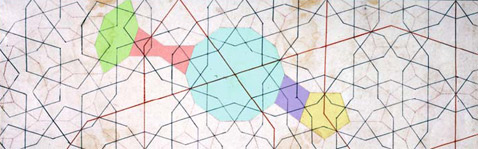

Здесь показан один из образцов выкладки плитки, показанный в арабском манускрипте XV века. Цветами исследователи выделили повторяющиеся области. На основе этих пяти элементов выстроены все геометрические узоры средневековых арабских мастеров, изученные Лу и Стейнхардтом. Как видите, повторяющиеся элементы не обязательно совпадают с границами плиток (иллюстрация Peter J. Lu).

В 2007 году Питер Лу (Peter J. Lu), физик из Гарварда (Harvard University) за компанию с другим физиком — Полом Стейнхардтом (Paul J. Steinhardt), но из Принстона (Princeton University), — опубликовал в Science статью, посвящённую мозаикам Пенроуза (Лу должен быть известен постоянным читателям "Мембраны" – мы уже рассказывали о его открытиях алмазной обработки древних топоров и сложнейших старинных машин). Казалось бы, неожиданного тут немного: открытие квазикристаллов привлекло живой интерес к данной теме, что привело к появлению кучи публикаций в научной прессе.

Однако изюминка работы в том, что она посвящена далеко не современной науке. Да и вообще — не науке.

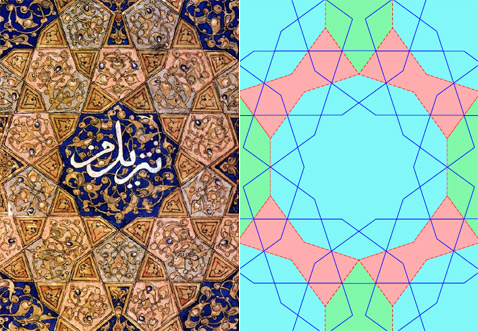

"Квазикристаллические" узоры нашли своё место не только в архитектуре. Здесь вы видите обложку Корана 1306-1315 годов и прорисовку геометрических фрагментов, на которых основан узор. Этот и следующий примеры не соответствуют решёткам Пенроуза, но обладают вращательной симметрией пятого порядка (иллюстрация Peter J. Lu).

Долгое время считалось, что эти узоры создавались с помощью линейки и циркуля. Однако пару лет назад, находясь во время путешествия в Узбекистане, Лу заинтересовался узорами мозаик, украшавшими местную средневековую архитектуру, и приметил в них что-то знакомое.

Вернувшись в Гарвард, учёный стал рассматривать аналогичные мотивы в мозаиках на стенах средневековых построек Афганистана, Ирана, Ирака и Турции.

Этот образец датирован более поздним периодом – 1622 год (индийская мечеть). Глядя на него и прорисовку его структуры, нельзя не восхититься трудолюбию исследователей. И, конечно же, самих мастеров (фото M. W. Meister, иллюстрация Peter J. Lu).

Но это всё, оказывается, не так уж важно. Для создания этих узоров применяли не простые, случайно придуманные контуры, а фигуры, которые были расположены в определённом порядке. И это не особенно удивительно.

А действительно интересно то, что, забыв про подобные схемы, люди снова встретились с ними позже. Да-да, древние узоры – не что иное, как то, что спустя столетия назовут решётками Пенроуза и найдут в структуре квазикристаллов!

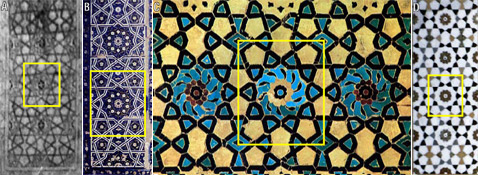

На этих снимках выделены одинаковые области, хотя это и фотографии из самых разных мечетей (иллюстрация Peter J. Lu).

Другой "фокус" этих изображений в том, что, "копируя" такие схемы в различных храмах по чертежам, художники неизбежно должны были бы допустить искажения. Но нарушения данного характера минимальны. Объясняется это только тем, что в масштабных чертежах смысла не была: главное – принцип, по которому строить картину.

Для сборки гирихов применяли плитки пяти видов (десяти— и пятиугольные ромбы и "бабочки"), которые в мозаике составлялись, прилегая друг к другу без свободного пространства между ними. Мозаики созданные из них, могли обладать как сразу вращательной и трансляционной симметрией, так и только вращательной симметрией пятого порядка (то есть являлись мозаиками Пенроуза).

Фрагмент орнамента иранского мавзолея 1304 года. Справа – реконструкция гирихов (иллюстрация Peter J. Lu).

Образцом почти идеальной квазикристаллической структуры исследователи посчитали святилище имама Дарб-и в иранском городе Исфахане, датируемое 1453 годом.

Это открытие впечатлило очень многих. Американская ассоциация содействия развитию науки (AAAS) на радостях подготовила по этому случаю пресс-релизы, посвящённые исследованию, даже на персидском, арабском и турецком языках (видимо, в качестве "дани" за вдохновение).

Портал святилища имама Дарб-и в Исфахане (Иран). Здесь друг на друга наложены сразу две системы гирихов (фото K. Dudley, M. Elliff, иллюстрация Peter J. Lu).

Пол Стейнхардт честно парировал замечание, сказав, что он с коллегой работал не над одним образцом, а над большим количеством разнообразного материала. К счастью, до академической ссоры дело не дошло, а исследование получило хоть какое-то признание в научном мире.

И всё же самый таинственный вопрос – о том, как средневековые арабы могли додуматься до квазикристаллических структур, которые известны нам менее трёх десятилетий, — так и остаётся без ответа.

Колонна внутреннего двора мечети в Турции (около 1200 года) и стены медресе в Иране (1219 год). Это ранние произведения, и в них используется всего два структурных элемента, найденных Лу (фото B. O’Kane, W. B. Denny).

"Мы не можем с уверенностью сказать, что означает всё это искусство, — признался Питер Лу. — Однако кажется невероятным, что выбор такой тактики – дело простой случайности". В любом случае это открытие может быть свидетельством того, что искусство, которому не придают большого значения, оказалось куда более "продвинутым", чем мы могли предположить.
