Повышенное внимание к комплексной безопасности – результат активного роста доли уникальных и ответственных объектов в строительстве. Сегодня нормативные документы, направленные на усиление безопасности в строительстве, обретают черты реального воплощения на стройплощадке. Пример тому – высотный объект концерна «МонАрх» в Москве.
Развитие высотного домостроения в российских мегаполисах ускорило разработку нормативов, призванных обеспечивать комплексную безопасность в строительстве. Среди документов, определяющих меры по повышению надежности и безопасности при возведении «высоток», прежде всего следует отметить ГОСТ Р 22.1.12 – 2005, СНиП 3.02.01, СНиП 2.02.01-83*, ТСН 31-332-2006 СПб и МГСН 4.19-2005. С появлением ТСН 31-332-2006 СПб и МГСН 4.19-2005 акцент в управлении процессами сложного функционирования и взаимодействия внутренних систем современного здания был сделан на безопасность.

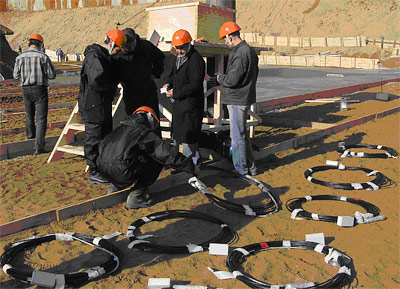

20 сентября 2007 г. Установка датчиков давления в грунте
Цели, которые преследуются системами автоматизации здания, таковы: ресурсосбережение, безопасность и комфорт. Наиболее важной среди них является безопасность. Но в системах жизнеобеспечения безопасность фигурирует обычно только в виде контроля надежности эксплуатации инженерных систем в сочетании с охранными системами. И здесь возникает парадокс в подходе к обеспечению безопасности, поскольку первичная система, система мониторинга конструкционного состояния (напряженно-деформированного состояния здания), как правило, не присутствует в наборе систем контроля.
В представленной статье рассказывается о системе мониторинга, устанавливаемой в строящемся многофункциональном комплексе в Москве. Заказчиком системы мониторинга выступил Концерн «МонАрх» для многофункционального делового спортивно-рекреационного комплекса, включающего в себя офисное здание, гостиницу и торговый центр. Установку системы мониторинга производит ООО «Мониторинг-Центр».
Система мониторинга базируется на волоконно-оптических датчиках деформаций и давления (Таблица 1), датчики сертифицированы и выпускаются серийно. Научное руководство обеспечивает заведующий кафедрой Механики грунтов, оснований и фундаментов МГСУ профессор З.Г. Тер-Мартиросян.
В качестве объекта контроля проектировщиками был определен наиболее сложный блок многофункционального комплекса – офисный блок, высота надземной части которого составляет 33 этажа, а подземная часть 3 этажа. В результате анализа геотехнических параметров грунта в сочетании со сложным конструктивным решением было решено установить на офисном блоке 125 датчиков по следующей схеме:
- 24 датчика давления в грунте по подошве фундамента (датчики типа «М»);
- 21 датчик деформаций арматуры в фундаменте (датчики типа «Ф»);
- 80 датчиков деформаций в вертикальных элементах (датчики типа «В») в составе: в 10-и пилонах по 2 датчика в каждом на «минус» 3-м этаже, в 10-и пилонах по 2 датчика в каждом на «минус» 1-м этаже, в 10-ти пилонах по 2 датчика в каждом на 3-м этаже; в 10-и пилонах по 2 датчика в каждом на 18-м этаже.
Волоконно-оптические датчики давления в грунте позиционированы таким образом, чтобы можно было решить 2 задачи мониторинга: локальный контроль давления в заданной точке и глобальный контроль распределения давления по фундаментной плите.
Волоконно-оптические датчики деформаций, устанавливаемые в фундаментной плите также должны решать локальную и глобальную задачи. Как местный инструмент контроля, датчик деформаций регистрирует степень удлинения или сжатия арматуры, что после нормирования на базу датчика, с помощью закона Гука можно пересчитать в напряжения и сравнить полученные величины с расчетными.
Среди европейских технологий мониторинга строительных конструкций доминирующие позиции начинают занимать измерительные системы на базе волоконной оптики. Этот факт объясняется, прежде всего, тем, что стройка создает для измерительных приборов экстремальные условия эксплуатации. Вследствие этого для строительного мониторинга становятся востребованы именно волоконно-оптические датчики, поскольку они обладают рядом специфических параметров:
- высокая помехозащищенность;
- высокая чувствительность;
- индифферентность к различным агрессивным факторам;
- высокая надежность и большой ресурс эксплуатации;
- пожаро- и взрывобезопасность.
Таблица 1. Технические характеристики волоконно-оптических датчиков ООО «Мониторинг-Центр»
|
Параметр
|
Волоконно-оптический датчик давления в грунте
|
Волоконно-оптический датчик деформаций
|
|
Диапазон измеряемых параметров
|
010 кГс/см2
|
Относительная деформация - 02·10-2
|
|
Погрешность измерения
|
2 %
|
1,5 %
|
|
Порог чувствительности
|
0,2 кГс/см2
|
10
