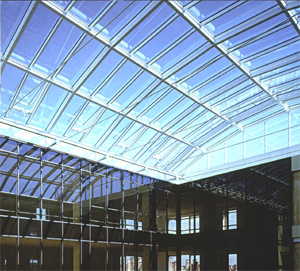

В современных интерьерах верхних этажей квартир коттеджей, офисов и торговых центров сегодня частенько вместо привычного потолка изобилуют светопрозрачные конструкции, совмещающие в себе функции кровли и окна одновременно. Это зенитные фонари, или, как их еще называют, световые купола.
Архитектурный словарь так определяет эти конструкции: «Фонарь – повышенная часть кровли, включающая в себя застекленные проемы для прохода дневного света в помещение». В дизайнерском разговорнике читаем: «Фонарь – остекленная часть кровли, предназначенная для освещения и аэрации».
Проектировщики и архитекторы всего мира давно оценили достоинства дополнительного естественного освещения. Зенитные фонари позволяют использовать чердачные, да и вообще любые закрытые пространства с недостатком освещения, создавать необходимое количество дневного света в помещениях с различными назначениями: промышленные и торговые здания, офисы, мансарды, бассейны, зимние сады и т. д. Их преимущество – не только дополнительный свет с крыши. Эти конструкции обеспечивают еще и естественную вентиляцию.
Форма…

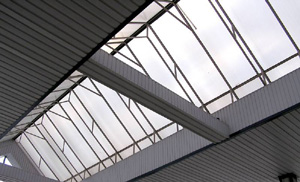

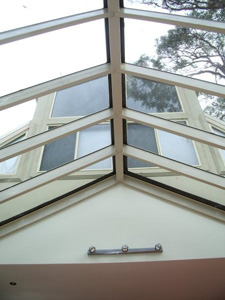

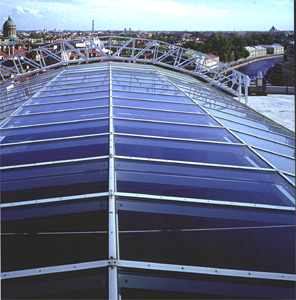

Зенитные фонари бывают различных архитектурных форм – арочные, двухскатные, пирамидальные. Конструкция состоит из купола (светопропускающая часть) и основания (соединение между куполом и кровлей).
Современные процессы производства позволяют производить зенитные фонари с различной высотой основания и купола. Стандартный дизайн куполов с подобными конструкциями – слабовыпуклый, и высота купола соотносится с общим размером фонаря. Эта форма «полусферы» производит гармоничное впечатление и предназначена главным образом для проектов, где общая эстетика помещения играет приоритетную роль.
Помимо круглых производятся фонари квадратных, прямоугольных, треугольных или восьмигранных форм. Купол может быть также в форме пирамиды, которые выпускаются разных размеров и вариантов дизайна. Есть и особые зенитные фонари больших размеров – так называемые «king size», которые предназначены для установки в больших отверстиях в поверхностях крыш.
Купола зенитных фонарей изготавливаются из стекла или стеклопакетов, а также акрила, поликарбоната. Толщина материала рассчитывается в соответствии со световыми параметрами, а также в соответствии со строительными директивами касательно возможной нагрузки снега, давления ветра и воздействия огня. Купол фонаря может быть однослойным, двухслойным или трехслойным. Зенитный фонарь с многослойным куполом обладает отличной термоизоляцией. При обычных условиях конденсация поверхности практически невозможна.
…и содержание
Материал купола зенитного фонаря может быть прозрачным или матовым. Дополнительно существует определенная цветовая гамма, согласно которой можно заказать зенитный фонарь определенного цвета. Для лучшего преломления света внутренний слой купола может быть сделан из специального, рассеивающего свет, стекла. Выпускаются также фонари со специальным солнцезащитным покрытием купола, которое не пропускает UF-лучи.
Для объектов, где велика вероятность взлома или вандализма, применяется армированный купол. Его производят из высококачественного, устойчивого ко всякого рода воздействиям (в том числе к ультрафиолетовым лучам) поликарбоната. Этот материал в 250 раз (!) крепче стекла и практически не разбивается, при этом практически не подвержен воздействию огня. Оклады изготавливаются из стали, алюминия, и полиэстера, внутри они заполнены теплоизолирующей пеной.
Основание зенитного фонаря (фланец) служит соединительным элементом между куполом зенитного фонаря и конструкцией крыши. Оно может быть круглое, квадратное, прямоугольное, большой протяженности, а также со специальной вытяжкой. В основании используется специальная система крепления. Помимо того, что данный крепеж чрезвычайно трудно демонтировать (допустим, при взломе), он гарантирует водонепроницаемость и позволяет без труда присоединить купол к основанию фонаря.
Для обеспечения быстрой и точной сборки зенитные фонари, вентиляционные окна и основания предварительно тестируются. Их конструктивное решение предусматривает возможность установки в различных видах покрытий, в том числе выполняемых из монолитного или сборного железобетона и профилированного стального настила.
Геометрически правильная форма обеспечивает устойчивость зенитного фонаря, его прочное крепление и герметичность при соединении с кровлей. Простота конструкции исключает сложности при сборке и последующей установке. А точное соответствие размеров купола и оклада в комбинации со специальным креплением гарантирует отличную герметичность конструкции и невозможность проникновения в помеещние извне.
Существуют два типа зенитных фонарей: стационарный (глухой) и открываемый. Причем снаружи открыть ни один, ни другой невозможно. Открываемый фонарь обычно используют при необходимости вентиляции помещений. Такие «окна» могут открываться вручную, электрически и пневматически.
Больше света!
Зенитный фонарь, являющийся конструктивным элементом кровли, весьма эффективно освещает помещение днем, так как через крышу проходит больше света, чем через окна или витражи в стенах. При этом верхний свет, проникающий через крышу, равномерно освещает всю поверхность, над которой располагается зенитный фонарь, в то время как интенсивность бокового света неоднородно уменьшается по мере его проникновения вглубь помещения. Свет, проникающий через крышу, благотворнее, чем тот, который проходит через стеновые ограждающие конструкции, поскольку он не слепит и не так контрастен.
Задачи на потолочный фонарь возлагаются весьма ответственные. Это обеспечение максимально возможного естественного освещения внутри помещений и снижение потери тепла в холодное время года. В то же время летом не должен создаваться парниковый эффект, а в случае повреждения стеклопакета важно полностью исключить возможность травмирования людей, находящихся в помещении.
Комфорт в помещениях, оборудованных зенитными фонарями, в большинстве случаев зависит от правильно выбранного способа остекления, который должен по-максимуму сократить расходы на применение дополнительных средств по уходу и эксплуатации и уменьшать затраты на кондиционирование воздуха в летний период. Так, например, если конструкция грамотно подобрана и смонтирована, в зимний период убирать с застекленной поверхности снег не придется, и дополнительные затраты на ее обслуживание не понадобятся.
Неоспоримым достоинством зенитных фонарей является возможность их установки практически в любом месте крыши. Это позволяет рассчитать и обеспечить необходимое количество света для любых условий. При расчете количества и местоположения фонарей необходимо учитывать такие факторы, как наличие вентиляции и системы пожаробезопасности. Для равномерно эффективного дневного освещения рекомендуется установка нескольких небольших зенитных фонарей.
Итак, основными критериями при проектировании, изготовлении и эксплуатации фонарей являются:
Как мы поняли, светопрозрачные кровли являются одними из наиболее сложных алюминиевых конструкций. Поэтому, если вы решились на установку световых куполов, то здесь не обойтись без консультаций со специалистами, причем на самых ранних стадиях проектирования и строительства. Удачи!
Публикация подготовлена по материалам сайта www.alta-d.ru и информационного отдела журнала «СтройБизнесМаркет».
