Профессиональные технологии фасадных креплений "Мунго"

Навесные вентилируемые фасадные системы являются перспективным направлением в современном строительстве. Это объясняется их основными достоинствами:
• Возможность решения любых архитектурных задач
• Высокие теплотехнические характеристики
• Надёжность и долговечность
• Отсутствие мокрых процессов
• Отсутствие особых требований к поверхности несущей стены

Постоянно возрастающие требования к их качеству и уменьшению сроков сооружения, обуславливают использование профессиональных фасадных креплений. Профессиональные крепежные изделия швейцарской компании "Мунго" зарекомендовали себя таковыми на протяжении 40 лет в 50 странах мира.

Ассортимент фасадных креплений включает в себя дюбеля нейлоновые с шурупом MBS\MBRS и стальные анкера m2, m2-I, m3.

Дюбеля нейлоновые MB\MBR обладают высокими техническими свойствами благодаря полиамиду PA 6, поставщиком которого является концерн BASF(мировой лидер стабильного качественного сырья):
• высокие характеристики сопротивления деформациям
• рабочий диапазон температур от -40?С до +100?С.
• устойчив к динамическим и вибрационным нагрузкам
• не воспламеняется и не поддерживает горение
• устойчив к воздействию агрессивных, щелочных и кислотных сред

Дюбеля нейлоновые Стальные анкера

Стальные анкера m2, m2-I, m3 обладают следующими характеристиками:
• Класс прочности 8.8
• Dacromet - в десять раз долговечнее цинкового покрытия
• ETA-/ Европейский Технический сертификат, рекомендован для применения в бетоне с трещинами
• Уникальная конструкция расклинивающегося сегментного кольца исключает любое прокручивание анкера
• Анкер изготовлен из пластичной холодноформованной стали
• Экстренная автофиксация обеспечивает сохранение несущей способности в треснувшем бетоне

Стальные анкера Стальные анкера

Зашита от коррозии стальных анкеров "Мунго" зависит от нанесенного покрытия.

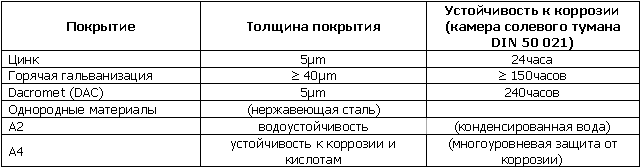

Результаты испытаний приведены в Таблице:
Результаты испытаний стальных анкеров

В зависимости от системы вентилируемых фасадов (
• по виду облицовки (алюминий, сталь, керамогранит, алюкобонд, плитные материалы)
• по способу крепления облицовки (открытое, скрытое)
• по материалу подсистемы (алюминиевые сплавы, нержавеющая сталь, комбинированные)
) используются определенные типы крепежей "Мунго".

Тип крепежной системы определяется видом и характеристиками базового материала (бетон, кирпич и др).

В бетоне можно практически использовать любой анкер или дюбель "Мунго". Особенностью использования крепежа будет только выбор бетона(легкий или тяжелый) и его зоны (с трещинами или нерастянутой). Вопрос об использовании крепежей в зонах трещинами является наиболее сложным, особенно, если присутствуют динамические, вибрационные или сейсмические нагрузки. Конструкция расклинивающейся части анкеров m2,m2-i и m3 обеспечивает устойчивое положение анкеров в бетонах с трещинами, а трещины до 0,3 мм в растянутой зоне бетона допустимы.
• Фасадные крепления "Мунго" соответствуют DIN ISO 9001 и отвечают высоким требованиям, имеющий международный европейский технический допуск (ETA).
• В кирпиче стальные анкера устанавливаются плохо - мала прочность основы, которая разрушается в отверстии и не обеспечивает необходимой силы трения. Современным способом крепления являются распорные дюбеля MBS\ MBRS, которые при затяжке деформируют и уплотняют основу в отверстии, что обеспечивает фиксацию дюбеля за счет внутреннего упора;
• Стопорные крылья исключают проворачивание дюбеля в отверстии;
• Система фиксирующих блоков обеспечивает моментальную фиксацию при установке;
• Предохранитель позволяет избежать преждевременного расклинивания дюбеля при забивании;
• Конический бортик обеспечивает контролируемую глубину установки.

Особенности прикрепляемого изделия, конструкции также влияют на выбор типа анкера "Мунго". При динамической конструкции анкера m3 и m2 воспринимают подобные нагрузки, что указывается в технической документации.

Условия окружающей среды являются одним из основополагающих факторов выбора креплений. Для наружных креплений целесообразно использовать MBS\ MBRS из нейлона(рабочий диапазон температур от -40*С до +100*С). Стальные оцинкованные анкера подвержены коррозии. В условиях повышенной влажности, агрессивных сред (бетон, кирпич) цинк окисляется в геометрической прогрессии. Поэтому рекомендуется применять анкера m3 и m2 из нержавеющей стали и покрытием Dacromet (DAC).

На выбор анкера влияет и пожаростойкость. Фасадным креплениям "Мунго" присвоены класс F с указанием сопротивляемости огню в минутах согласно DIN 4102.

Согласно специальным испытаниям по принятой во всем мире (ISO834) зависимости температуры и времени пожара разжимным анкерам MBS\ MBRS присвоен код F90.

Для правильного подбора фасадных дюбелей "Мунго" необходимо знать не только размеры анкеров и глубину его установки, но и расстояние между креплениями, от анкеров до края основы;
толщину базового материала, его прочность, расположение армирующих элементов, наличие и расположение пустот;
нагрузки действующие на систему (ветровые, от веса системы, гололедные) и т.д.

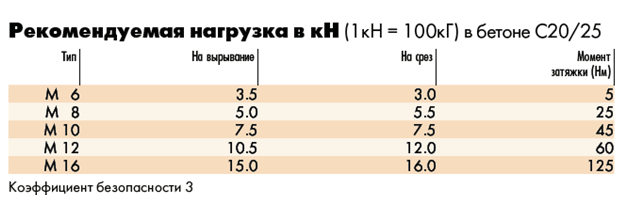

На фасадные крепления могут воздействовать следующие виды нагрузок: сжатие, натяжение, срез, угловая тяга и поперечная силы на расстоянии. Нагрузки на анкера m3 и m2 приведены в таблице:
Нагрузки на фасадные крепления

На фасадные дюбеля MBS\ MBRS диаметром 10 соответственно 2,1кН; 3кН;16,5 Нм при коэффициенте запаса прочности 3

Для проведения таких расчетов компания "Мунго" предлагает два вида расчетов. Первый является наиболее точным, но более сложным, с помощью специальной программы. Для расчетов серьезных и проблемных креплений рекомендуем обращаться к специалистам проектных организации или специалистам компании "Мунго". Второй метод используется для упрощенных расчетов с помощью технических данных каталогов "Мунго". В обоих методах учитываются коэффициенты безопасности (запас прочности): от 3-х до 5-ти. В технической документации нагрузочные характеристики приводятся для бетона класса В25.В расчетных методиках Мунго марка бетона учитывается с помощью специальных коэффициентов.

Таким образом, потребители могут быть уверены в получении ответов на все возникающие вопросы. При необходимости комплексного подхода или консультации по проекту, специалисты компании "Мунго" готовы предоставить оптимальное решение.

Ситовский Николай
ПП "Активбуд"
+38 (044) 501-72-37
