Отвод воды по-немецки

В рамках второй Международной Конференции "Современный ландшафтный дизайн городской среды (жилые, промышленные и транспортные территории)" компания ACO провела семинар, посвященный системам водоотвода.

Немецкая фирма “ACO Severin Ahlmann Gmbh & Co. KG” специализируется на системах линейного водоотвода с 1970-х годов. На сегодняшний день ACO является международным холдингом, владеющим 24 заводами по всему миру – в Европе, США, Австралии. В России ACO начала свою деятельность в 1998 году, открыв отдел в Представительстве фирмы «Пластмо». Продукция фирмы – системы линейного водоотвода, комплектующиеся из модулей, – широко известна и применяется на объектах различного назначения – от парков и семейных коттеджей до аэродромов.

Виктор Шкарев, представитель фирмы на Северо-Западе, рассказал, что существует два основных типа поверхностного водоотвода – точечный и линейный. Первый тип является традиционным для России: вдоль кромки автодороги устанавливаются дождеприемники с решетками, в которых собирается дождевая и талая вода не только с самой дороги, но и с тротуаров. Это зрелище сложно назвать эстетичным, к тому же наши дороги не всегда обладают необходимыми уклонами. Поэтому компания ACO предлагает альтернативный вариант борьбы с осадками.

Суть системы

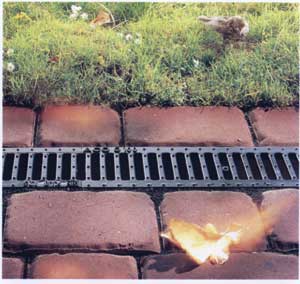

При использовании линейного водоотвода создаются плоские уклоны поверхности, по которым стоки попадают в линию каналов. К тому же, уменьшается вероятность просадки грунта, и исключаются сложные земляные работы. Линейная система дает возможность отвести воду с большей площади и при этом избежать применения длинной сети отводящих труб, которые часто засоряются.

Основные элементы систем ACO выполнены из полимербетона – запатентованного «ноу-хау» компании. Это химически стойкий, экологически чистый материал, который состоит из гранитного гравия, минерального песка и полиэстровой смолы. Элементы из полимербетона изготавливаются методом вибролитья и представляют собой цельное изделие.

 Любая система линейного водоотвода составляется из каналов, пескоуловителей и металлических решеток. Последние оснащены безрезьбовыми креплениями, которые также являются запатентованным изобретением ACO. Каналы имеют длину 50 см или 1 метр с различной глубиной и шириной. Наиболее применяемы системы с шириной 100 мм. Они имеют высоты каналов от 15 до 25 см. Торцы каналов с одной стороны заканчиваются шпунтом, а с другой – пазом. Соединение между каналами осуществляется по принципу «шпунт в паз». Пескоуловители, предлагаемые компанией, оснащены мусоросборниками и отводными отверстиями. Металлические решетки выполняются из оцинкованной стали или чугуна, для некоторых систем – из нержавеющей стали.

 Системы ACO разработаны в соответствии с определенным классом нагрузки – от пешеходных нагрузок до весьма увесистых (28 тонн на ось). А 15 – нагрузка пешеходных зон, ей соответствует система ACO Self . Начиная с класса нагрузки B125, применяются системы ACO Drain. Каналы этих систем оснащены усиливающим кантом из оцинкованной стали, устанавливаемым непосредственно на заводе.

Формирование водоотводных линий

Формирование линий может вестись по одной из трех схем: с постоянной глубиной каналов (безуклонная), ступенчатой или уклонной – с применением каналов с уклоном дна. Каналы любой системы устанавливают на бетонное основание, размеры которого и марка бетона зависят от требуемого класса нагрузки. Монтаж водоотводных линий следует производить после проведения земляных работ на площадке, подготовленной под устройство дорожного покрытия. Каналы и пескоуловители устанавливают в траншею на бетонную подготовку. После выполнения герметизации в канале устанавливаются решетки. Для этого достаточно защелкнуть замок, совместив штырь решетки с защелкой на закладной детали канала. Для снятия решетки используется монтажный крючок.

Примут дождь на себя

Дождеприемники ACO, являясь элементами точечного водоотвода, устанавливаются под водосточными трубами. Они укомплектованы пластиковыми мусоросборниками и металлическими решетками – чугунными или из оцинкованной стали. Последнее предложение фирмы – система DriveDrain, элементы которой выполнены из ПВХ и укомплектованы решетками из оцинкованной стали. Выполнить работы по монтажу системы вполне по силам владельцу загородного дома или гаража.

Компания также известна в Европе благодаря водоотводным системам для стадионов. Системы установлены на олимпийских стадионах в Европе и Америке. Технология компании ACO позволяет решить проблему поверхностного водоотвода в любых масштабах – от частного коттеджа до стадиона. Постепенно инновационные разработки фирмы будут вытеснять устаревшие и малоэффективные методы борьбы с атмосферными осадками.
