Опыт применения габионных конструкций в Москве и Московской области.
Габионныеконструкции, изготавливаемые ООО "Габионы Маккаферри СНГ" по технологииитальянской фирмы "Оффичине Маккаферри С.п.А.", получили в последнеевремя широкое применение в России, особенно в московском регионе. Многолетний опыт применения габионных конструкций в зарубежном и отечественномстроительстве подтвердил возможность их применения при решении задач, возникающихпри строительстве инженерных сооружений, проведении рекультивации нарушенныхземель, организации защиты территорий от опасных природных и техногенныхпроцессов.
На данный момент в московском регионе наиболее успешно решаются следующие задачи с применением габионных конструкций: - укрепление берегов и регулирование русел рек; - укрепление берегов озёр и водохранилищ; - защита склонов от поверхностной эрозии; - защита и укрепление опор мостов; - укрепление оголовков водопропускных труб; - водоотведение и очистка загрязнённых стоков; - подпорные стенки; - укрепление склонов и насыпей автомобильных дорог; - городские набережные, парковые зоны.
Укрепление берегов и регулирование русел рек
Для защиты берегов от речной эрозии и регулирования речныхрусел наиболее часто применялись следующие типы габионных берегоукреплений:откосный, полуоткосный, и вертикальный.
Начиная с 1996года выполнены следующие работы с применением укреплений данного вида из коробчатых габионов и матрацев Рено:
- берегоукрепление р.Москвы вдоль м/р 2,4 Марьино - укрепление берега и регулирование русла р.Сходня (областная и московская сторона МКАД) - берегоукрепление р. Чермянка в районе МКАД (Москва)
Укрепление берегов озер и водохранилищ.
Для защиты берегов озёр и водохранилищ от воздействия ветровых и судовых волн, устройства причалов и гаваней рекомендуется применять типы габионных укреплений всех видов, в зависимости от условий эксплуатации.
Начиная с 1998 года выполнены следующие работы в Московской области с применением коробчатых габионов и матрацев Рено: - укрепление берега Икшинского водохранилища в пансионате МНТК микрохирургии глаза - берегоукрепление на Можайском водохранилище - устройство причала на Икшинском водохранилище - устройство гавани для яхтклуба "Водник" на Клязминском водохранилище
Защита склонов от поверхностной эррозии.
Применение габионных конструкций для защиты склонов и откосов от поверхностной эрозии практиковалось в случае высокой интенсивности этих процессов, не позволяющих применять менее дорогостоящие методы биоинженерной защиты и осуществлялось с помощью площадного покрытия из матрацев Рено. Следует отметить, что такой вид защиты присутствует практически в каждом построенном объекте, имеющем крепление откосного или полуоткосного типа, выделим лишь некоторые из них: - крепление откосов насыпи у магазина ИКЕА (Московская область) - крепление откосов насыпи а.д. Коломна - Кашира
Защита и укрепление конусов моста.

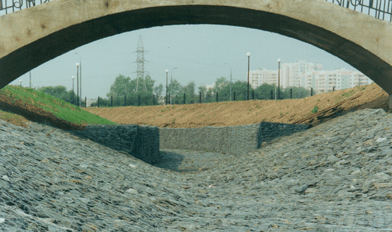

Для защиты опор мостов от боковой эрозии и волновой абразии, а также защиты конусов мостов от поверхностной эрозии и склоновых процессов применялись коробчатые габионы и матрацы Рено на следующих объектах: - защита опор мостов через р. Сетунь ( пересечение с МКАД) - защита опор мостов через р. Сходня ( на фотографии) - защита опор мостов через Бутаковский залив Химкинского водохранилища (пересечение с МКАД) - защита опор мостов через р. Яуза ( пересечение с МКАД) - укрепление конусов моста р. Битца на а.д. МКАД - Кашира (Московская область)
Укрепление оголовков водопропускных труб.
Укрепления данного вида наиболее распространены в московском регионе, только при строительстве МКАД было построено более 70 -ти сооружений данного вида, встречаются сооружения данного вида и на автомобильных дорогах Московской области. Применяются коробчатые габионы, матрацы Рено, Система Террамеш.

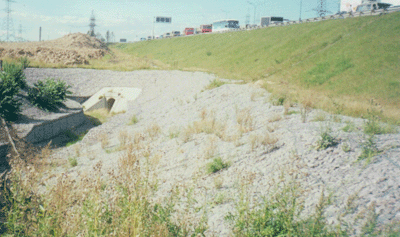

Выходной оголовок трубы
Петряев Овраг
Водоотведение и очистка загрязненных стоков.
Для водосбораи водоотведения использовались лотки, кюветы, канавы, выполненные из матрацевРено и коробчатых габионов.
Ливневые стоки отводились в водопропускные сооружения, представляющиесобой каскад водоёмов, выложенных матрацами Рено и разделённых переливнымистенками из коробчатых габионов, предназначенные для их очистки от нерастворимыхпримесей.
Данные сооружения применялись на следующих объектах: - водопропускное отводящее фильтрующее сооружение в зоне отдыха "Битца" - фильтрующее сооружение у моста через р.Яуза (пересечение с МКАД) - устройство водоотведения в Братеево (Москва)
Фильтрующие сооружения на МКАД
Подпорные стенки.
Укрепления данного вида довольно распространены в московском регионе. Для основной конструкции применяются коробчатые габионы, в основание укладываются матрацы Рено.
Перечислимнесколько сооружений: - устройство подпорной стенки на съезде № 3 Ярославской развязки МКАД - устройство подпорной стенки к ДРСУ "Северный" на Бутаковскомзаливе Химкинского водохранилища - устройство подпорной стенки на Севастопольском проезде (Москва) - подпорная стенка р.Журавенка (на фотографии)

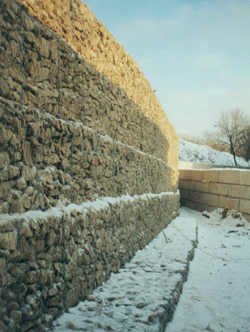

3-е кольцо, Остаповский проезд

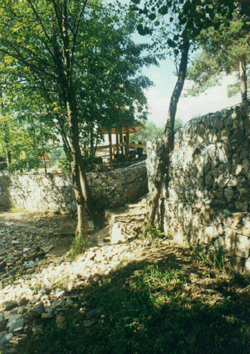

Битца, институт Природы

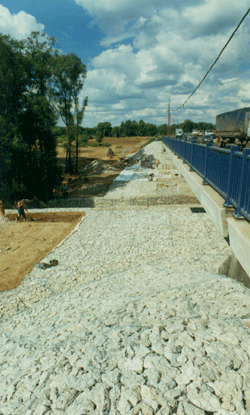

Укреплениесклонов и насыпей автомобильных дорог.
При выполненииработ данного вида применялись крепления различных типов с применениеСистемы Террамеш, коробчатых габионов, матрацев Рено: - Подпорные стенки на участке внутригородской транспортной магистралиот Волгоградского проспекта до Автозаводской улицы (Москва) - Устройство подпорной стенки на 41 км Киевского шоссе - Укрепление оползневого берега р.Москва у с.Спас
Городские набережные и парковые зоны

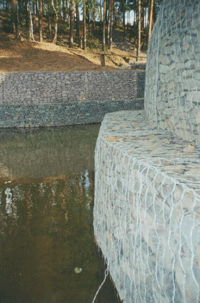

Габионные конструкции часто применялись при создании искусственных ландшафтов, устройстве набережных: - устройство зоны отдыха в Битце - комплексное благоустройство поимы р. Раменки в Олимпийской деревне по ул. Удальцова - укрепление берегов пруда "Новоспасский" - укрепление берегов пруда у кинотеатра "МАРС" - устройство набережной на Клязминском водохранилище в районе с.Троицкое - берегоукрепление р. Чура в Южном Бутово
Дворцовый пруд в Останкино
Пруд в ЦДРА
Пруд (Южное Бутово)
Укрепление берегов пруда Торфянка
Обзор подготовил тех.директор ООО"Габионы Маккаферри СНГ- Соковых М.Г.
Дата публикации 18.04.03
