Если Вамудалось вмешаться в процесс построения электрической сети на самых первыхэтапах, то вы, возможно уже используете кабель NYM и ответвительные коробки Hensel. И это Вас вомногом страхует от проблем, связанных с электрической проводкой. А что еслипроводку сделали без Вас, и Вы не знаете о качестве её исполнения? Может быть ихуже - догадываетесь о некачественном и не имеете возможность всё переделать.Кроме того, проблемы в электрической сети могут возникнуть не только по вине некачественнойэлектропроводки, но и в связи с её неожиданным повреждением или по винеконечных устройств (короткое замыкание или перегрузка, как следствие, пожар). Вэтом случае залогом Вашего спокойствия могут стать различные устройства защиты.Их изобретено достаточно много и о многих мы будем повествовать в следующихстатьях, а в этой мы остановимся на основном устройстве, которое защищает отнаиболее опасных и наиболее часто встречающихся сбоев: перегрузки и короткого замыкания.

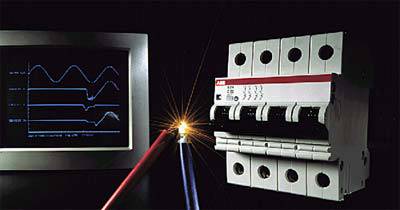

Итак, рассмотрим качественныйаппарат на примере автоматических выключателей фирмы АВВ.

Чтоотличает качественный автомат? Это:

Оба этих параметра важны в условиях эксплуатации,но, к сожалению, определить насколько строго тот или иной аппарат отвечаетстандартам можно только в лабораторных условиях. И если Вы не имеете такуювозможность, то выход один - покупать продукцию проверенных марок у проверенныхдистрибьюторов. Есть ещё возможность произвести вскрытие и опытным взглядомопределить качественный уровень вскрытого изделия. Приведём пример сравнения:

Оригинал         Подделка

Хотясовременные подделки выглядят менее удручающе, чем автомат на правом рисунке(приведённое изделие и рубильником можно назвать с большой натяжкой), всё же иххарактеристики и надёжность по-прежнему оставляют желать лучшего.

Следующийнемаловажный момент. Выбирая качественный автомат, Вам необходимо выбратьустройство с правильной характеристикой (зависимость времени срабатывания оттока). В соответствие со стандартами МЭК 898 и EN 60898

Тип B - величина тока срабатывания магнитного расцепителя In (номинал.)

Тип C - величина тока срабатываниямагнитного расцепителя 5 In (номинал.)

Тип D - величина тока срабатываниямагнитного расцепителя 10 In (номинал.)

Правильный выбор характеристикиавтомата - является залогом его своевременного срабатывания.

И по применению:

Предназначены для использования до 125A, обычно обслуживаются непрофессионалами

Тип B - Бытовое применение,используются обычно там, где из-завысокой длины линии ток короткого замыкания на нагрузке может попасть в зонуработы теплового, а не электромагнитного расцепителя автомата

Тип C -Бытовое/Коммерческое/Промышленные здания с люминесцентными светильниками,нагрузки с малыми индуктивными токами

Тип D - Двигатели,Трансформаторы, Рентгеновские установки, Промышленное сварочное оборудование

Чтобыокончательно определиться с подбором устройства, в идеале следует четкоопределить максимальную величину тока короткого замыкания в линии, чтобывыбрать автомат с требуемой отключающей способностью, которая гарантируетдальнейшую работоспособность автомата после короткого замыкания в линии. Вбольшинстве сетей обычно 4,5 KAвполне достаточно.

Чтобыпомочь Вам легче ориентироваться в многообразии автоматических выключателейбытового применения, приведём сводную таблицу, где показан типоряд автоматовпроизводства концерна АВВ:

Дополнительные+ сигнальные контакты, дистанционный расцепитель, реле минимального напряжения

Конечно, возникаетвполне резонный вопрос: причём здесь <долголетие>, упомянутое в названиистатьи? Итак, во-первых, вовремя сработавший качественный аппарат может спастиВашу жизнь, во-вторых, сохранит Ваши нервные клетки, защитив дорогостоящуютехнику. И в связи с этим, рекомендуется подумать, стоит ли экономить 50 руб,используя некачественную технику.

Важнее того, допустим, что Вы устанавливаете оборудование недля себя. Тогда сопоставьте тот гнев Вашего заказчика, который Вы испытаете насебе в случае сбоя, с той благодарностью, которая мигом облетит весь рынок ввиде положительных рекомендаций, если поставленные Вами автоматы получатвозможность отработать и проявить себя, а цена этой разницы всего 50 руб!!!

Тютюкин Роман

Предоставлено компанией OОО <Фирма ИКм>

Дата публикации 26.07.02
